ÜRÜNLER
Özellikleri
Malzeme: | CP Titanyum, Titanyum Alaşımlı |
Standart: | ASTM B337, ASTM B338, ASME SB338, ASTM B861 |
İşlem: | Titanyum dikişsiz borular, ekstrüde edilmiş boru boşluklarından soğuk haddelenir. |
Şekil: | Boru |
Boy: | NPS veya özelleştirilmiş |

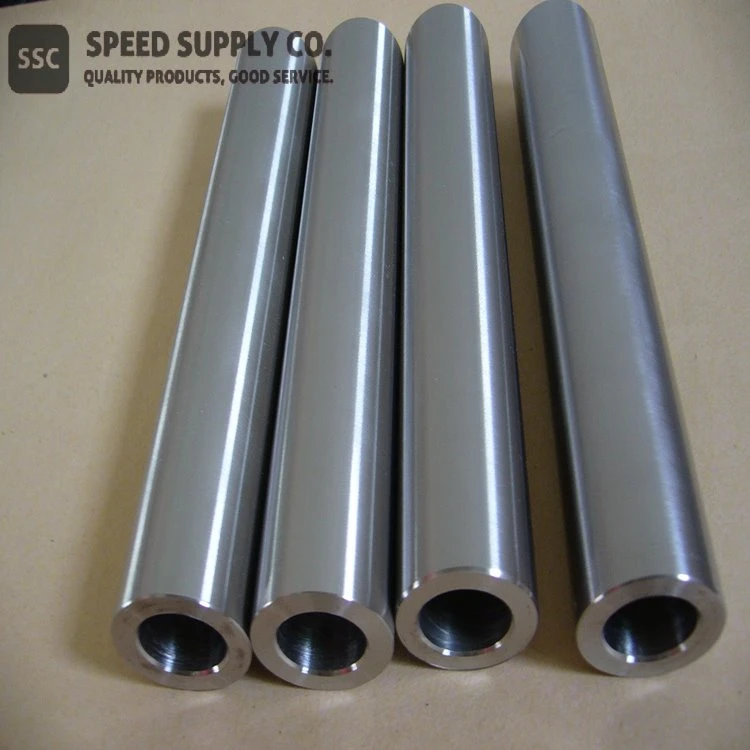

Titanyum Boru Açıklama
Titanyum ve alaşımları, yüksek sıcaklıklarda korunan benzersiz yüksek mukavemet-ağırlık oranları ve olağanüstü korozyon direnci nedeniyle çekici malzemelerdir. Titanyumun ana uygulaması havacılık endüstrisinde olmuştur. Bununla birlikte, pazar eğilimlerinin askeriden ticariye ve havacılıktan sanayiye odaklandığı da rapor edilmiştir.
NPS Titanyum Boru Ölçüleri
Sch. 10S Hafif IPS | Sch. 40S Standart IPS | Sch. 80S Standart IPS | ||||||||
Nom. boru boyutu | Dış Dia. | Duvar Kalınlığı | İç Dia. | lb/ft | Duvar Kalınlığı | İç Dia. | lb/ft. | Duvar Kalınlığı | İç Dia. | libre / ft |
1/8" | .405 | .049 | .307 | .1072 | .068 | .269 | .1408 | .095 | .215 | .1810 |
1/4" | .540 | .065 | .410 | .1897 | .088 | .364 | .2442 | .119 | .302 | .3079 |
3/8" | .675 | .065 | .545 | .2437 | .091 | .493 | .3266 | .126 | .423 | .4251 |
1/2" | .840 | .083 | .674 | .3861 | .109 | .622 | .4896 | .147 | .546 | .6260 |
3/4" | 1.050 | .083 | .884 | .4932 | .113 | .824 | .6506 | .154 | .742 | .8479 |
1" | 1.315 | .109 | 1.097 | .8078 | .133 | 1.049 | .9660 | .179 | .957 | 1.2495 |
1-1/4" | 1.660 | .109 | 1.442 | 1.0389 | .140 | 1.380 | 1.3077 | .191 | 1.278 | 1.7242 |
1-1/2" | 1.900 | .109 | 1.681 | 1.1996 | .145 | 1.610 | 1.5637 | .200 | 1.500 | 2.0893 |
2" | 2.375 | .109 | 2.157 | 1.5178 | .154 | 2.067 | 2.1018 | .218 | 1.939 | 2.8895 |
2-1/2" | 2.875 | .120 | 2.635 | 2.0315 | .203 | 2.469 | 3.3331 | .276 | 2.323 | 4.4080 |
3" | 3.500 | .120 | 3.260 | 2.4924 | .216 | 3.068 | 4.3589 | .300 | 2.900 | 5.8992 |
3-1/2" | 4.000 | .120 | 3.760 | 2.8611 | .226 | 3.548 | 5.2412 | .318 | 3.364 | 7.1950 |
4" | 4.500 | .120 | 4.260 | 3.2298 | .237 | 4.026 | 6.2085 | .337 | 3.826 | 8.6210 |
Titanyum Kaynaklı Boru Özellikleri
Ürün | titanyum kaynaklı boru |
Boy | OD: 19,05 mm ila 609 mm |
Malzeme | Gr.1, Gr.2, Gr.9 |
Standart | ASTM B337, ASTM SB338, ASTM B861 vb. |
Titanyum kaynaklı borular, ısı eşanjörlerinde ve kondansatörlerde, her türlü aşındırıcı sıvı iletim boru hattı sisteminde, titanyum bisiklet borusunda, otomobil egzoz borusunda ve açık deniz su ürünleri yetiştiriciliğinde vb. Kullanılabilir.
Isıtma ve soğutma uygulamaları için titanyum boru bobinleri de sağlayabiliriz.
Sınıflar ve Standartlar
Malzeme sınıfı | Standart özellikler |
ticari olarak saf | ASTM B 348 Sınıfları 1, 2, 3, 4 |
Ti Alaşımlı 6Al 4V | ASTM B 348 Derece 5 |
Titanyum Alaşımlı 6Al 4V ELI | ASTM F 136 |
Titanyum Alaşımlı Ti 0.2Pd | ASTM B 348 7. ve 11. Sınıflar |
Titanyum Alaşımlı Ti 0.3 Mo .8Ni | ASTM B 348 Sınıf 12 |
Titanyum Alaşımlı 5Al 2.5Sn | AMS 4953 |
Titanyum Alaşımlı 3Al 2.5V | ASTM B 348 9. Sınıf |
Titanyum Alaşımlı Ti 6Al 7Nb | ASTM F1295 |
Titanyum Boru Uygulamaları
● Isı eşanjörleri
● Kondansatörler
● Aşındırıcı sıvı iletim boru hattı sistemleri
● Bisiklet tüpleri
● Otomobil egzoz boruları
● Açık deniz su ürünleri yetiştiriciliği
Titanyum Boru ile İlgili Sektörler
● Makine
● Havacılık
● Uçak
● Otomotiv
● Tıbbi
● Güç Üretimi
● Elektronik
● Kimyasal
Titanyum Fiziksel Özellikler
Seviye | Nihai Çekme Dayanımı Min. | Akma dayanımı | uzama yüzdesi | Azaltma Alanı yüzdesi | Koşul | ||
KSI | MPa | KSI | MPa | ||||
1 | 35 | 240 | 20 | 138 | 24 | 30 | Belirtildiği gibi (şekil) |
2 | 50 | 345 | 40 | 275 | 20 | 30 | Belirtildiği gibi (şekil) |
3 | 64 | 450 | 55 | 380 | 18 | 30 | Belirtildiği gibi (şekil) |
4 | 80 | 550 | 70 | 483 | 15 | 25 | Belirtildiği gibi (şekil) |
5 | 130 | 895 | 120 | 828 | 10 | 25 | Belirtildiği gibi (şekil) |
6 | 115 | 792 | 110 | 758 | 10 | 25 | Dövme Çubuklar |
7 | 50 | 345 | 40 | 275 | 20 | 30 | Belirtildiği gibi (şekil) |
9 | 90 | 620 | 70 | 483 | 15 | 25 | Belirtildiği gibi (şekil) |
11 | 35 | 240 | 20 | 138 | 24 | 30 | Belirtildiği gibi (şekil) |
12 | 70 | 483 | 50 | 345 | 18 | 25 | Belirtildiği gibi (şekil) |
16 | 50 | 345 | 40 | 275 | 20 | 30 | Belirtildiği gibi (şekil) |
17 | 35 | 240 | 25 | 170 | 24 | 30 | Belirtildiği gibi (şekil) |
23 | 120 | 828 | 110 | 759 | 10 | 25 | Beta Tavlı |
Titanyum Malzeme Sınıfları
CP Titanyum
1. derece
2. sınıf
Derece 2H (Minimum 58 ksi UTS ile Derece 2)
3. sınıf
4. sınıf
Titanyum alaşımı
Derece 5 (yüzde 6 Al, yüzde 4 V)
7. Sınıf (0.12 - 0.25 yüzde Pd)
7H Derecesi (0.12 ila 0.25 yüzde Pd) (en az 58 ksi UTS ile 7. Derece)
9. Sınıf (yüzde 3 Al, yüzde 2,5 V)
11. Sınıf (0.12 - 0.25 yüzde Pd)
12. Sınıf (0%0,3 Mo, 0%0,8 Ni)
13. Sınıf (0, yüzde 0,5 Ni, 0, yüzde 0,05 Ru)
14. Sınıf (0, yüzde 0,5 Ni, 0, yüzde 0,05 Ru)
15. Derece (0, yüzde 0,5 Ni, 0, yüzde 0,05 Ru)
16. Sınıf (0.0Yüzde 4 ila 0,08 Pd)
16H Derecesi (0.0Yüzde 4 ila 0,08 Pd) (En az 58 ksi UTS ile 16. Derece)
17. Sınıf (0.0Yüzde 4 ila 0,08 Pd)
Derece 18 (yüzde 3 Al, yüzde 2,5 V, 0.0Yüzde 0,08 Pd)
Derece 19 (yüzde 3 Al, yüzde 8 V, yüzde 6 Cr, yüzde 4 Zr, yüzde 4 Mo)
2. Derece0 (yüzde 3 Al, yüzde 8 V, yüzde 6 Cr, yüzde 4 Zr, yüzde 4 Mo, 0.04 yüzde – yüzde 0,08 Pd)
Derece 21 (yüzde 15 Mo, yüzde 3 Al, yüzde 2,7 Nb, 0.25 yüzde Si)
Derece 23 (yüzde 6 Al, yüzde 4 V, ekstra düşük geçiş reklamı öğeleri, ELI)
Derece 24 (yüzde 6 Al, yüzde 4 V, 0.0Yüzde 4 ila yüzde 0,08 Pd)
Derece 25 (yüzde 6 Al, yüzde 4 V, 0%0,3 ila 0%0,8 Ni ve 0.0Yüzde 4 ila yüzde 0,08 Pd)
26. Sınıf (0.0Yüzde 8 ila 0.14 Pd)
26H Derecesi (0.0Yüzde 8 ila 0.14 Pd) (En az 58 ksi UTS ile 26. Derece)
27. Sınıf (0.0Yüzde 8 ila 0.14 Pd)
28. Derece (yüzde 3 Al, yüzde 2,5 V, 0.0yüzde 8-0,14 Ru)
29. Derece (yüzde 6 Al, yüzde 4 V, ELI, artı 0.0yüzde 8 ila 0.14 Ru)
3. Derece0 (0 yüzde 0,3 Co, yüzde 0,05 Pd)
31. Sınıf (0, yüzde 0,3 Co, 0, yüzde 0,05 Pd)
Derece 32 (yüzde 5 Al, yüzde 1 kalay, yüzde 1 Zr, yüzde 1 V, 0.8 yüzde Mo)
33. Derece (0.4 yüzde Ni, 0.0Yüzde 15 Pd, 0.025 Ru, yüzde 0.15 Cr)
34. Sınıf (0.4 yüzde Ni, 0.0Yüzde 15 Pd, 0.025 Ru, yüzde 0.15 Cr)
Derece 35 (yüzde 4,5 Al, yüzde 2 Mo, yüzde 1,6 V, 0%0,5 demir, 0%0,3 Si)
36. Sınıf (yüzde 45 Nb)
Derece 37 (yüzde 1.5 Al)
Derece 38 (yüzde 4 Al, yüzde 2,5 V, yüzde 1,5 Fe)
