ÜRÜNLER

Ana sayfa ÜRÜNLER Demir Dışı Metaller Zirkonyum Ayrıntılar

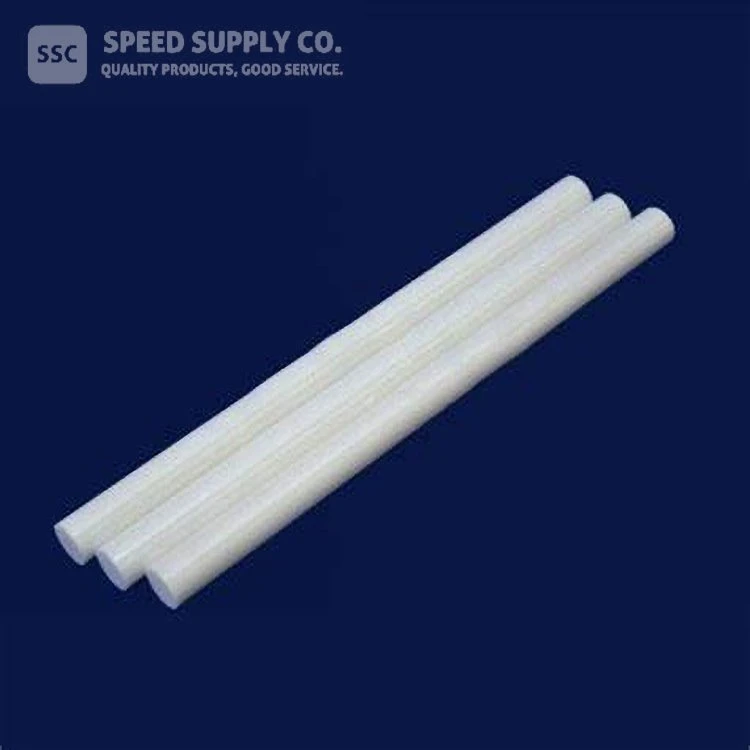

Zirkonya Çubuk

Malzeme: Zirkonya Seramik

Soruşturma göndermek

Özellikleri

Malzeme:

Yttria stabilize zirkonya,

Magnezya stabilize zirkonya,

Calcia stabilize zirkonya,

Ceria stabilize zirkonya,

Zirkonya Sertleştirilmiş Alümina,

ve Diğerleri

Görünüş:

Beyaz Katı

Boyut:

Sıkı Tolerans ile Özelleştirilmiş

Zirkonya Çubuk Açıklama

Zirkonya, yüksek çekme mukavemetine, yüksek sertliğe ve korozyon direncine sahip bir oksittir. Doğada saf bir oksit olarak bulunmaz. Zirkonyumun ana kaynakları zirkonat (ZrO2-SiO2, ZrSiO4) ve baddeleyittir (ZrO2) ve kullanılan malzemenin çoğu bu iki mineralden kimyasal olarak ekstrakte edilir.

İtriyum oksit (Y2O3), kalsiyum oksit (CaO) veya magnezyum oksit (MgO) gibi farklı oksitler, stabilize etmek için zirkonyaya eklenebilir ve tetragonal formun sinterlemeden sonra oda sıcaklığında var olmasını sağlar. Değişen miktarlarda stabilizatörlerin eklenmesi, proseslerdeki değişikliklerle birleştirildiğinde, yüksek eğilme mukavemeti ve kırılma tokluğu, yüksek sertlik, mükemmel kimyasal direnç ve iyi iletkenlik iyonları gibi olağanüstü özelliklere sahip seramiklerle sonuçlanabilecek kısmen veya tamamen stabilize edilmiş zirkonyanın oluşumuna izin verir. Tamamen stabilize edilmiş bir zirkonya, %16mol magnezya (MgO), %16mol kireçtaşı (CaO) veya %8 mol yttria (Y2O3) gibi yeterli miktarda stabilize edici oksit eklenerek elde edilir. Zirkonya'nın kısmi stabilizasyonu aynı oksitlerle elde edildiğinden, ancak daha küçük miktarlarda (örneğin% 2 mol ila% 3mol yttria), genellikle küçük miktarlarda çökeltilmiş tetragonal ve kübik zirkonya çoğunluk / monoklinikten oluşan çok fazlı bir yapı oluşturulur. Tetragonal zirkonyanın monokliniğe dönüşümü, sıcaklık, buhar, partikül boyutu, malzemenin mikro ve makro yapısından ve ayrıca stabilize edici oksitlerin konsantrasyonundan etkilenen bir olgudur. Oda sıcaklığında tetragonal formda tutulacak kısmen stabilize zirkonya için kritik parçacık boyutu 0.2μm ila 1μm'dir (% 2 ila% 3 mol% ittria arasında değişen bileşimler için), çünkü 0.2 mikrometrenin altında, monoklinik faza dönüşüm mümkün değildir.

Tipik Zirkonya Türleri

Malzeme	Abbrev.
Tetragonal Zirkonya Polikristalleri	TZP
Kısmen Stabilize Edilmiş Zirkonya	cesaret
Tam Stabilize Zirkonya	cesaret
Dönüşüm Sertleştirilmiş Seramikler	TTC
Zirkonya Sertleştirilmiş Alümina	cesaret
Dönüşüm Sertleştirilmiş Zirkonya	TTZ

Zirkonya'nın Tipik Özellikleri

Mülk	Y-TZP	Ce-TZP	cesaret	Mg-PSZ	3Y20A
Yoğunluk (g.cm-3)	6.05	6.15	4.15	5.75	5.51
Sertleştirici (HV30)	1350	900	1600	1020	1470
Bükme Sokağı (MPa)	1000	350	500	800	2400
Basınç Str. (MPa)	2000	-	-	2000	-
Genç Modülü (GPa)	205	215	380	205	260
Poisson Oranı	0.3	-	-	0.23	-
Kırılma Tokluğu (MPa.m-1/2)	9.5	15 - 20	4 - 5	8 - 15	6
Termal Exp. Co-eff (x10-6 °C-1)	10	8	8	10	9.4
Isı İletkenliği (W.m-1.K-1)	2	2	23	1.8	3
